射出成形の製品設計を学び始めると、図面や仕様書に「リブ」という言葉が頻繁に登場します。リブは成形品を補強するための構造で、結果として変形防止や材料削減にもつながります。
本記事では、リブの基本的な定義から役割・設計ルール・起きやすい不良、さらに現場でよく登場するボスや湯道(ゆみち)との違いまで、成形業界に入ったばかりの方にも分かりやすく解説します。
リブとは何か？成形品における基本の意味

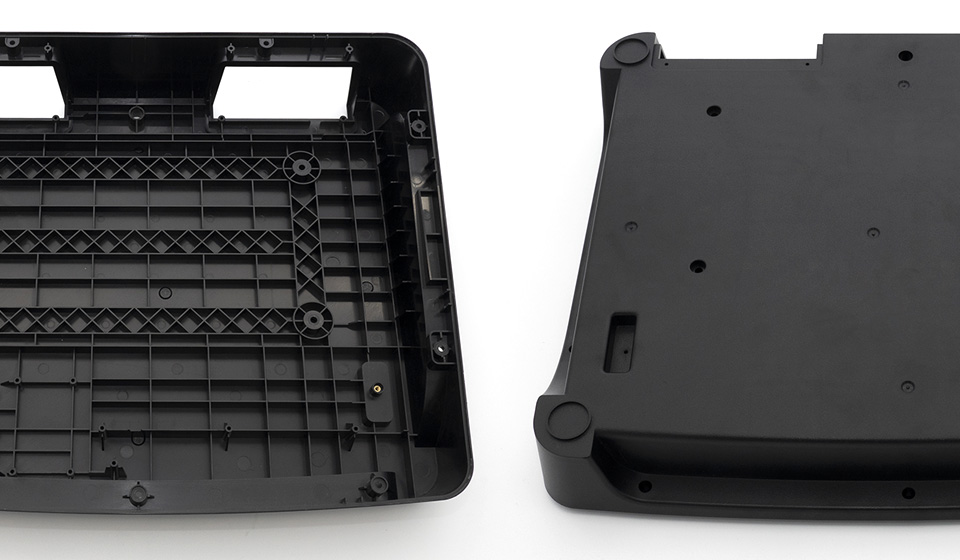

成形品における「リブ」とは、プラスチック製品の裏側に配置された突起状の補強構造のことです。製品を裏返すと細長い突起が並んでいるのを見たことがあるかと思いますが、それがリブです。
肉厚を増やさずに強度・剛性を確保できる設計手法として、プラスチック成形品の設計において非常に広く使われています。
リブの語源と定義
リブ（rib）は英語で「肋骨」を意味します。成形品の壁面から伸びた突起が、人体の肋骨のように見えることが名前の由来です。
設計・製造の現場では、次のように定義されます。
リブ＝壁面や底面から垂直方向に突き出した薄い突起構造。主に剛性・強度の補強を目的として設ける。
「補強リブ」「強化リブ」と呼ばれることもありますが、意味は同じです。図面や設計書では「RIB」と英字表記されることも多いです。
リブが必要とされる理由
リブを使うと、肉厚を増やさずに断面二次モーメント（剛性に影響する数値）を大きくできます。つまり、「必要な強度を、最小限の材料で実現する」のがリブの役割です。
プラスチックの成形品は、金属部品に比べて剛性が低い材料が多く使われます。かといって単純に肉厚を増やすと、次の問題が生じます。
| 課題 | 内容 |
| 成形不良のリスク増大 | ヒケ・ボイドが発生しやすくなる |
| 成形サイクルの長期化 | 肉厚が厚いほど冷却時間が長くなる |
| 材料コストの増加 | 肉厚が増えるほど使用樹脂量が増え、コストが上がる |
また、射出成形では推奨肉厚が1～3㎜と、比較的薄くすることが求められるため、厚肉での設計はセオリーではありません。よって、リブを追加することで、必要な強度を担保することが求められます。
- One Point
- 工法によっては、リブではなく、厚肉にするほうが適切な場合もあります。
代表例として、「切削加工」では樹脂板を削るため、リブ形状があるほうが加工工数が増えてコストアップになります。そのため、工法に合わせた適切な設計が求められます。
成形品のリブが果たす3つの役割
リブの役割は主に、強度・変形防止・材料削減の3つに整理できます。
強度・剛性を高める

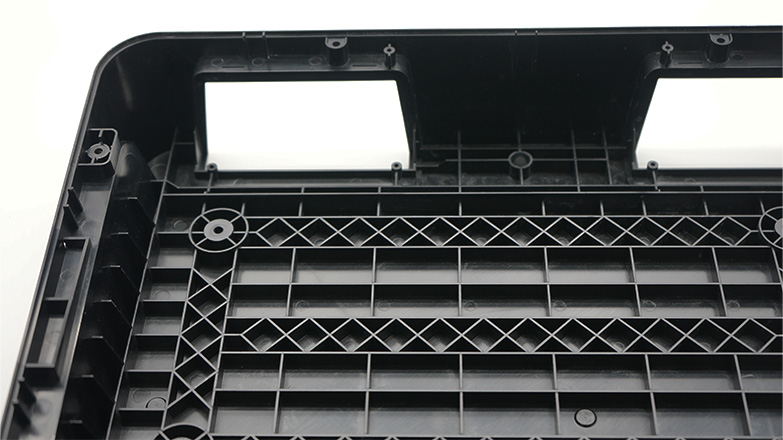

リブは壁面に対して垂直に立ち上がるため、外力が加わったときのたわみを抑える効果があります。
断面形状でいうと、リブを加えることで「断面二次モーメント」が大幅に増加します。ただし、リブの高さが高すぎると成形不良につながるため、バランスが重要です。
変形（反り・ねじれ）を防ぐ
プラスチックは冷却時に収縮する性質を持ちます。成形品の肉厚が均一でない場合や冷却タイミングが異なる場合、部分ごとに収縮量や収縮タイミングが異なるため、反りやねじれが発生しやすくなります。
リブを適切に配置することで、冷却時の収縮を均一に近づけ、変形を抑制できます。特に大きな平板状の成形品では、リブの有無が寸法精度に直接影響します。
材料の使用量を抑える

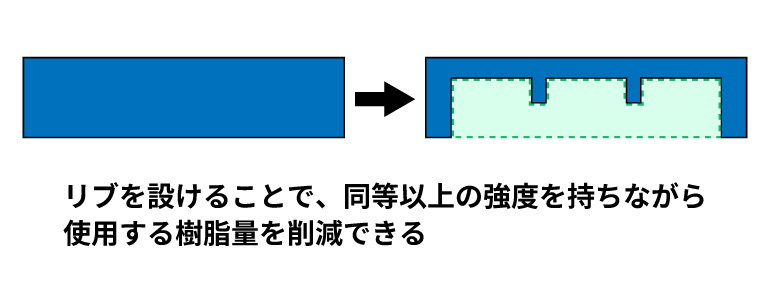

肉厚を均一に増やす代わりにリブを設けることで、同等以上の強度を持ちながら、使用する樹脂量を削減できます。製品の軽量化やコスト削減につながるため、設計段階からリブの有効活用を検討することが一般的です。
量産品では、樹脂使用量を数%削減するだけでも年間コストに大きな差が生まれます。
- One Point
- 過剰にリブを付けると、その分、金型製作時の加工工数が増えて金型コストが上がる要因になります。必要な分だけ適切にリブを追加することが設計で求められます。
リブの設計で押さえるべき基本ルール
リブは正しく設計しないと、かえって成形不良の原因になります。業務で設計書や図面を確認するときに役立つ、基本的な設計ルールを整理します。
肉厚比（リブ幅と主肉厚の関係）

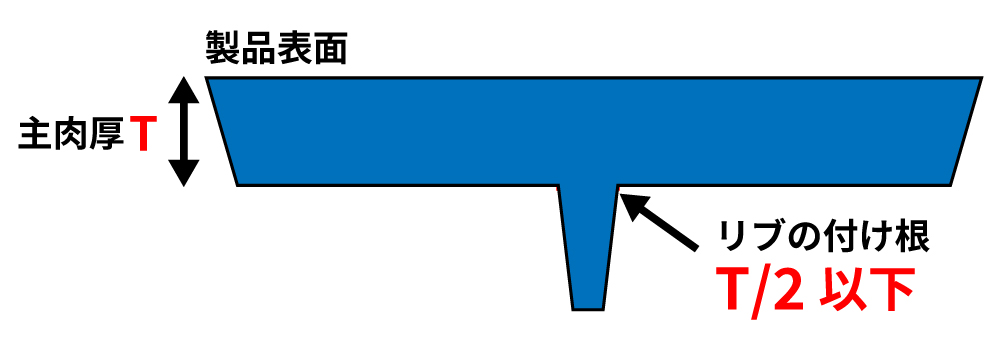

リブ設計で最も重要なのが「肉厚比」です。リブの付け根の幅（厚み）が主壁の肉厚に対して大きすぎると、ヒケ（表面のへこみ）が発生しやすくなります。主肉厚をTとしたとき、基本的にリブの付け根の肉厚はT/2以下に設計します。
一般的な目安は以下のとおりです。
| 樹脂の種類 | 板厚(T)に対する比率 | 例）T＝3.0の場合のリブの根元の肉厚 |
| PC | 60％ | 1.8 |
| ABS | 50％ | 1.5 |
| PP | 40％ | 1.2 |
たとえば肉厚が3.0mmのPP材であれば、リブの付け根の肉厚は1.2mm程度（3.0㎜×40％）が目安になります。この数値は樹脂の収縮特性によって異なるため、使用材料ごとに確認が必要です。
先端肉厚・抜き勾配・根元R
リブには肉厚以外にも、設計上確認すべきパラメータがあります。
先端肉厚
リブ先端の肉厚は以下の数値が目安となります。
| 樹脂の種類 | 先端肉厚 推奨値 | 先端肉厚 最小値 |
| ABS | 1.2㎜ | 1.0㎜ |
| PP | 1.0㎜ | 0.8㎜ |
ただし、この数値に抜き勾配が加わるため、リブが深くなるほど根元が厚くなりヒケが発生しやすくなります。目安として深さ10mmを超える場合は、リブを入れ子割りする必要があります。
また、先端肉厚が薄くなり過ぎると、ショートショットのリスクが高まります。よって、基本的には推奨値を目安に設計し、意匠性のある部品でヒケ不良を極力回避するには最小値までの間で設計することをお勧めします。
抜き勾配
リブは金型から成形品を取り出す際、型と干渉しないように側面に傾斜（抜き勾配）を設ける必要があります。一般的には片側0.5°〜1°程度の勾配を設けます。
抜き勾配が不足すると、型から抜けず離型不良（白化、クラックなど）が起きます。
＞金型における『抜き勾配』を徹底解説！ その重要性を学び、射出成形の不具合を回避！
根元R（フィレット）
リブと主壁が交わる根元部分には、応力集中を防ぐためのR（丸み）を設けます。可能な限りRを大きくした方が応力集中が防げますが、Rが大きすぎるとヒケのリスクが高まるため、基本的には糸面取り程度のR0.2を設けます。
強度を重視しヒケが許容される製品においては、R2またはR5程度を設ける場合もあります。
リブ間隔の目安
リブを複数並べる場合は、リブ同士の間隔にも注意が必要です。間隔が狭すぎると金型の加工工数が増え、コストアップにつながるほか、樹脂の充填が不均一になりやすくなります。
一方で、少なすぎると強度不足になるため、必要最低限に設定するのが理想です。リブがなくても強度が確保できる場合は、設けない方がコスト面で有利です。
リブ設計で起きやすい不良と原因
リブは有益な構造である一方、設計が適切でないと成形不良の原因になります。現場でよく遭遇する不良と、その発生メカニズムを理解しておくことが重要です。
ヒケとは何か、なぜリブ付近に出やすいのか
ヒケとは、成形品の表面がへこむ外観不良です。
樹脂は冷却・固化の過程で収縮しますが、肉厚が厚い部分ほど収縮量が大きくなります。

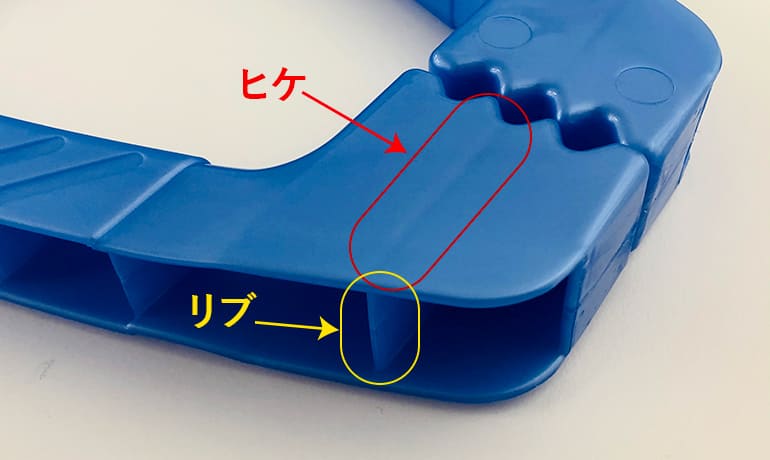

リブの付け根は、主壁とリブが重なるため局所的に肉厚が増えます。この部分の収縮が他の箇所より大きくなることで、反対側の意匠面（外観面）にへこみが生じるのがヒケのメカニズムです。
ヒケの影響は外装品では特に深刻で、塗装やメッキを施す製品ではわずかなへこみでも外観不良になります。
対策の基本は「リブの付け根の肉厚を主肉厚の1/2以下に抑える」ことです。それでもヒケが避けられない場合は、シボ加工や塗装で目立たなくする手法も使われます。
＞プラスチック成形品の意匠面に発生した『ヒケ』の対策方法【射出成形の不良対策事例 #1】
反り・ボイドへの影響
リブ設計の不備が引き起こす不良は、ヒケだけではありません。
反りは、成形品が冷却中に歪む現象です。リブの配置が非対称だったり、高さが不均一だったりすると、冷却速度の差から反りが生じやすくなります。

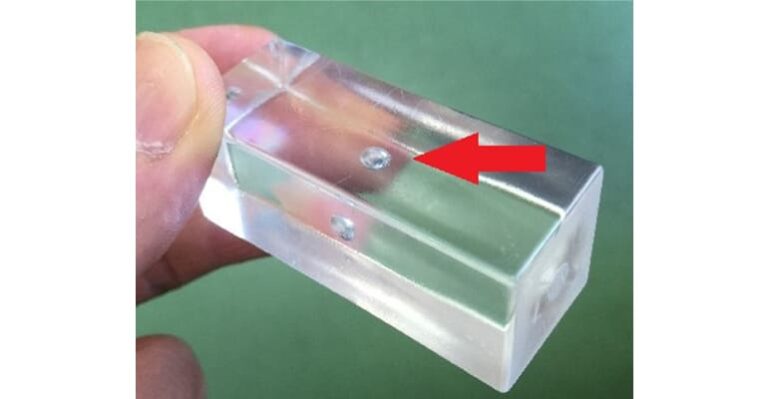

ボイドは、成形品の内部に生じる空洞です。リブが厚すぎる場合、外表面が先に固化が進み、外表面に向かって収縮するため、結果的に内部に空洞(ボイド)が発生するリスクがあります。
有色の成形品では、ボイドが外観から目視確認できないため、強度試験や断面観察で発見されるケースが多いです。
いずれの不良も、設計段階での肉厚・高さ・配置の適正化が根本的な対策になります。
＞無料ダウンロード資料「成形不良の発生原因と対策」
射出成形による不具合、『反り・バリ・シルバーストリーク・キャビとられ・ウェルドライン・ボイド』の発生原因と、具体的な対策をまとめた技術資料を無料でダウンロードいただけます。
リブとボスの違い
成形品の設計でリブと並んでよく登場するのが「ボス（boss）」です。
リブとの違いは下記になります。
| 構造 | 形状 | 主な目的 |
| リブ | 壁面から伸びた薄い板状の突起 | 剛性・強度の補強、変形防止 |
| ボス | 円筒形の突起 | ネジ穴、スナップフィット、他部品との結合 |

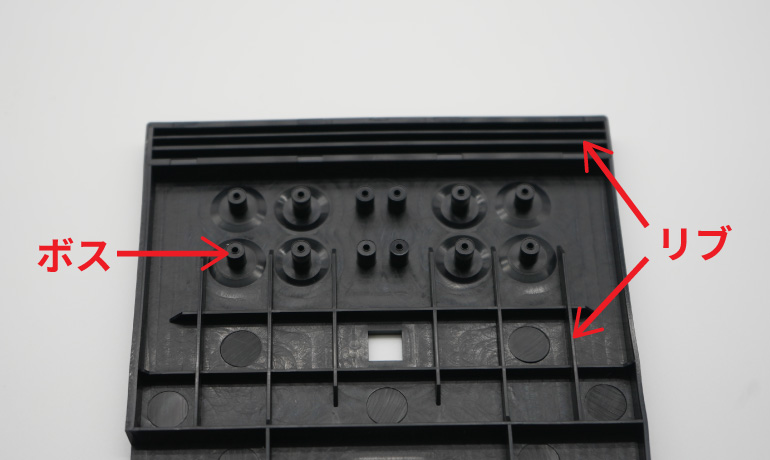

リブは「面を支える補強材」、ボスは「部品同士をつなぐ接合点」と理解するとわかりやすいです。
設計上はリブとボスを組み合わせて使うことも多く、どちらも「肉厚が局所的に増える構造」という点では共通しており、ヒケ対策が必要な点も同様です。ボスの周辺にも肉盗み（肉厚を減らす逃げ形状）を設ける設計が一般的になります。
リブに似た構造「湯道」とは？
リブとよく似た構造に、湯道（ゆみち）があります。リブに似た細長い突起状の構造で見た目だけでは区別しにくいことがあります。

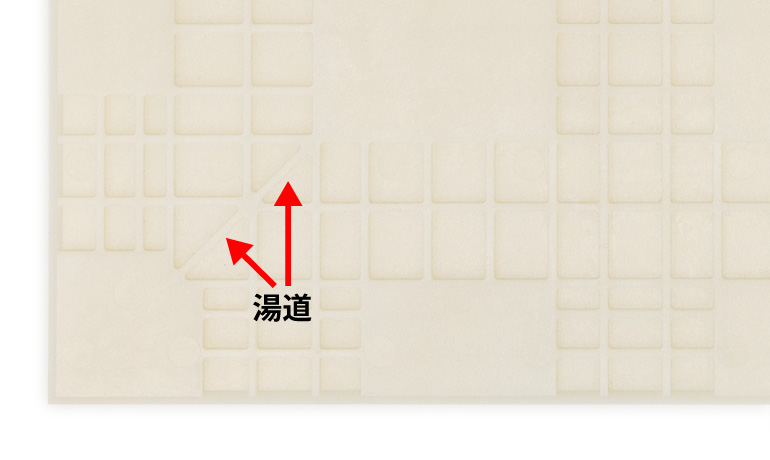

湯道は溶融樹脂を金型内の意図した場所に届けるための流路であり、複雑な形状の成形品では製品裏面にリブ形状の湯道を網目状に織り込み、樹脂の流れをコントロールする設計が用いられることもあります。
リブと湯道の違いを整理すると、以下のとおりです。
| 比較項目 | リブ | 湯道 |
| 目的 | 製品の補強・変形防止 | 溶融樹脂を金型内に届ける流路 |
| 見た目 | 壁面から立ち上がる細長い突起 | 製品裏面にゲート部から放射線状に走る突起状の流路跡 |
- One Point
- 樹脂は厚肉部(流れやすい箇所)から順に流れていきます。湯道は意図的に厚肉形状を設けて、樹脂が流れる道を作るための構造物です。製品形状では深さのある製品や長さのある製品などで、このような湯道を作って製品端末まで樹脂を流すことがあります。
リブ設計の検証に流動解析を活用する
リブの肉厚比や配置が適切かどうかは、実際に金型を製作して成形してみないとわからないと感じている方も多いかと思います。しかし金型製作後に設計変更が発生すると、コストと時間の両面で大きなロスになります。
流動解析を使うと、金型製作前の段階で、樹脂の流れ・充填状況・ヒケの発生リスクなどをシミュレーションで確認できます。また、リブの形状や配置を変えながらシミュレーションすることで、不良が起きやすい箇所を把握し、設計の最適化に役立てることができます。
ただし、流動解析はあくまで樹脂の流れや充填状況を確認するためのものです。リブによる強度が十分かどうかの検証は流動解析の対象外となるため、強度確認には別途構造解析が必要です。
関東製作所では流動解析サービスを提供しています。リブ設計を含む成形品の製作をご検討の際は、お気軽にご相談ください。
まとめ
ここまで、リブの意味・役割・設計ルール・起きやすい不良・ボスや湯道との違いについて解説しました。
リブとは壁面や底面から垂直に立ち上がる突起状の補強構造で、①強度・剛性向上、②変形防止、③材料削減の3つの役割があります。
リブには肉厚比や高さ、抜き勾配など設計上のルールがあり、これらを守らないとヒケや反りといった成形不良の原因になります。また、見た目が似た構造として湯道があり、両者の違いを把握しておくことも現場では役立ちます。
