流動解析をしないリスクとは？射出成形の3大不良（ウェルド・反り・ヒケ）対策を解説

試作や量産立ち上げの段階で、「ウェルドラインが目立って外観基準に達しない」「製品が反ってしまって筐体（ケース）が噛み合わない」「目立つ位置に深いヒケ（凹み）ができてしまった」といったトラブルに直面し、金型の修正に追われた経験はありませんか？

これらの成形不良は、製造現場において日常的に発生する課題ですが、実は金型を起工する前、つまり製品設計の段階で「流動解析」を行っていれば、その大部分を高確率で予測し、回避できたものです。

しかし、開発現場のなかには「流動解析はコストや納期がかかる」「ベテランの職人の勘や、過去の類似製品のデータがあれば十分ではないか」と考え、解析工程をスキップしてしまうケースが未だに少なくありません。

本記事では、流動解析を「やらなかった」ことで起きた代表的な失敗事例を交え、発生しうる3大成形不良（ウェルドライン、反り、ヒケ）のリスクを徹底解説します。

さらに、設計段階で打てる具体的な対策や、解析を行うことでどれほどのコスト・納期削減に繋がるのか、実務目線で詳しく紐解いていきます。



＞　流動解析の基礎を学ぶ～CAE解析における流動解析とは？プラスチック製品開発現場での有用性を詳しく学ぶ～



なぜ流動解析が必要なのか？「職人の勘」だけに頼るリスク

長年、日本のものづくりを支えてきた金型職人や成形技術者の「勘」や「経験」は極めて貴重です。過去の類似実績から、ゲートの適切な位置や樹脂の回り方を予測する精度は非常に高いものがあります。

しかし、近年のプラスチック製品開発においては、職人のノウハウや過去のデータだけではカバーしきれない「不確定要素」が急増しています。主な理由は以下の3点です。



• 製品設計の高度化・複雑化： 軽量化や省スペース化に伴い、製品の「薄肉化」や複雑な立体構造、多数のボス・リブを配置する設計が増えています。また、部品の一体化をする中で大型化した部品では多点ゲートを採用するケースが多く、樹脂流動が予測しづらいケースが増えています。
• 材料の多様化： コスト削減や高機能化に伴い、ガラス繊維（GF）などのフィラーを高充填したエンプラや、調達特性の異なる材料への変更が頻繁に行われます。さらに近年では、脱炭素・サステナビリティの観点から「バイオマスプラスチック」や「再生プラスチック（リサイクル材）」の採用も増えており、これらは流動特性（粘度や収縮率）の予測が非常に困難です。
• 開発サイクルの短縮化： 市場投入までのスピードが求められる現代では、試作の回数を何度も重ねる時間的猶予はありません。



このような環境下で流動解析をスキップし、従来の経験則だけで金型を作るとどうなるでしょうか。

最も恐ろしいのは、「金型が完成し、いざ試作成形（トライ）を行ってから致命的な不具合が発覚する」という最悪の手戻りです。

試作段階で不良が出ると、金型を削る、肉盛り溶接をする、最悪の場合は金型そのものをベースから作り直すといった事態に陥ります。これに伴う追加費用（数十万〜数百万円）や、納期遅延によるライン立ち上げの遅れは、プロジェクト全体の致命傷になりかねません。

一方、製品設計の段階で流動解析を取り入れるアプローチ（フロントローディング）では、開発プロセスが次のように変わります。

金型を作る前の「デジタル空間（PC上）」で樹脂の流れをシミュレーションし、あらかじめ肉厚やゲート位置を最適化しておくことで、金型修正のリスクを最小限に抑え、最短・最安で量産立ち上げを実現できるのです。

【事例】流動解析を「やらない」と発生する3大成形不良リスク

ここからは、流動解析を省略した結果、製造現場で発生しやすい代表的な3つの成形不良（ウェルドライン、反り・変形、ヒケ）について、それぞれの発生メカニズムと、解析によってどのようにリスクを回避できるかを具体的に解説します。

① ウェルドライン（外観品質の低下・強度不足）

発生のメカニズム

ウェルドラインとは、金型内に注入された溶融樹脂（ドロドロに溶けたプラスチック）が、製品の穴（開口部）やピンなどの障害物を回り込んで再び合流する際、樹脂同士の先端（フローフロント）が完全に融合しきれずに境界線として残ってしまう現象です。多点ゲートでも必ず樹脂の合流部が発生するので、ウェルドラインの発生リスクが伴います。

＞　「ウェルドライン」について詳しく学ぶ

モデルケース：家電の筐体

ある家電製品の樹脂筐体（カバー）の開発において、コストを優先して流動解析を行わずに金型を製作した事例があります。

いざ試作を行ってみると、操作ボタンのための開口部のすぐ横、しかもエンドユーザーの目が最も行く製品正面の目立つ位置に、くっきりとした白い筋（ウェルドライン）が発生してしまいました。さらに悪いことに、そのウェルドラインの周辺にビス留め用のボスが配置されていたため、量産組立時に電動ドライバーで締め付けた際、ウェルドラインに沿って製品がパカリと割れてしまう強度不足まで発覚したのです。

流動解析でわかること

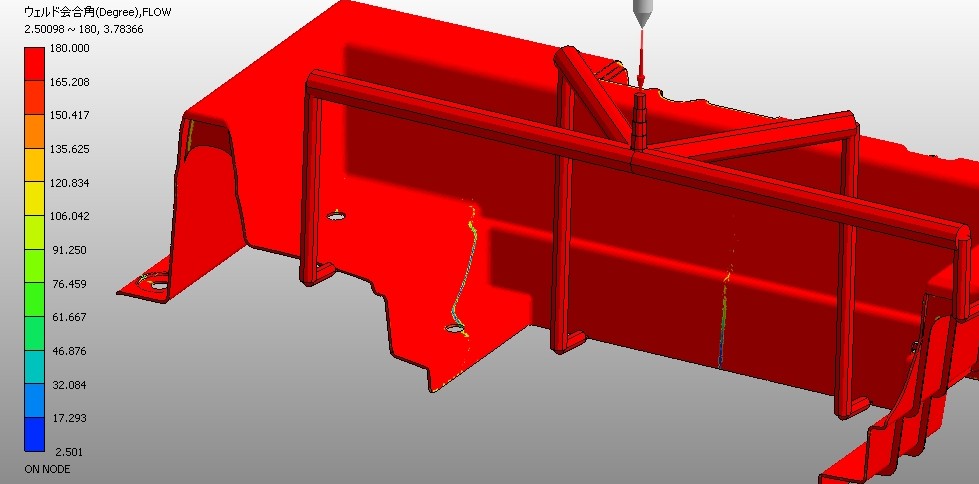

流動解析（充填解析）を行うと、金型内部を樹脂がどのように満たしていくかが、時間の経過とともにアニメーションで可視化されます。

樹脂同士が「どこの位置で」「どのような角度で」「どれくらいの温度・圧力で」合流するかが、金型を作る前に高い精度で分かります。これにより、「意匠面（目立つ場所）にウェルドラインが出てしまうか」「強度が求められるリブやボスの根元に合流点ができてしまうか」を事前に検知できます。

設計・金型での具体的な対策

解析結果に基づき、金型製作の前に以下の対策を講じます。

• ゲート位置の変更： 樹脂の注入口（ゲート）の位置をずらし、合流点（ウェルドライン）を製品の目立たない裏面や、強度の影響が少ない場所へ移動させる。
• 肉厚の最適化： 流速をコントロールするために、合流点手前の肉厚を意図的に微調整し、樹脂の流れのバランスを変える。
• バルブゲートの検討（多点ゲートの場合）： 複数のゲートから時間差で樹脂を注入（シーケンシャルコントロール）し、ウェルドラインそのものを発生させない構造にする。



② 反り・変形（寸法精度の未達・不完全な嵌合）

発生のメカニズム

反りや変形は、射出成形品が金型から取り出され、室温まで冷却される過程で、製品内の「体積収縮率の差（バラつき）」によって引っ張り合いが起き、製品全体が歪んでしまう現象です。

特にこのトラブルが起きやすいのが、ガラス繊維（GF）が配合された樹脂（PBT-GFやPA-GFなど）です。樹脂が流れる方向（配向）と、それに直交する方向とで収縮率が大きく異なるため、予測が極めて困難になります。

＞　「反り」について詳しく学ぶ

モデルケース：自動車部品（コネクタカバー）

自動車のエンジン周辺パーツ（コネクタカバー）の開発において、流動解析を行わずに金型を起工した事例では、試作した成形品の長尺方向が弓なりに最大2.0mmも反ってしまいました。このパーツは相手側の部品とパチンと噛み合う「スナップフィット構造」でしたが、反りのせいで全く嵌合せず、製品として使い物にならない状態になりました。金型の冷却配管を改造したり、成形条件（冷却時間を伸ばすなど）で調整を試みましたが完全に直すことはできず、最終的には金型の一部を全面修正（作り直し）することになり、スケジュールが大幅に延びてしまいました。

流動解析でわかること

流動解析（保圧・冷却・変形解析）では、金型内での樹脂の冷え方や、ガラス繊維の配向性（どちらを向いて並ぶか）を高度にシミュレーションできます。

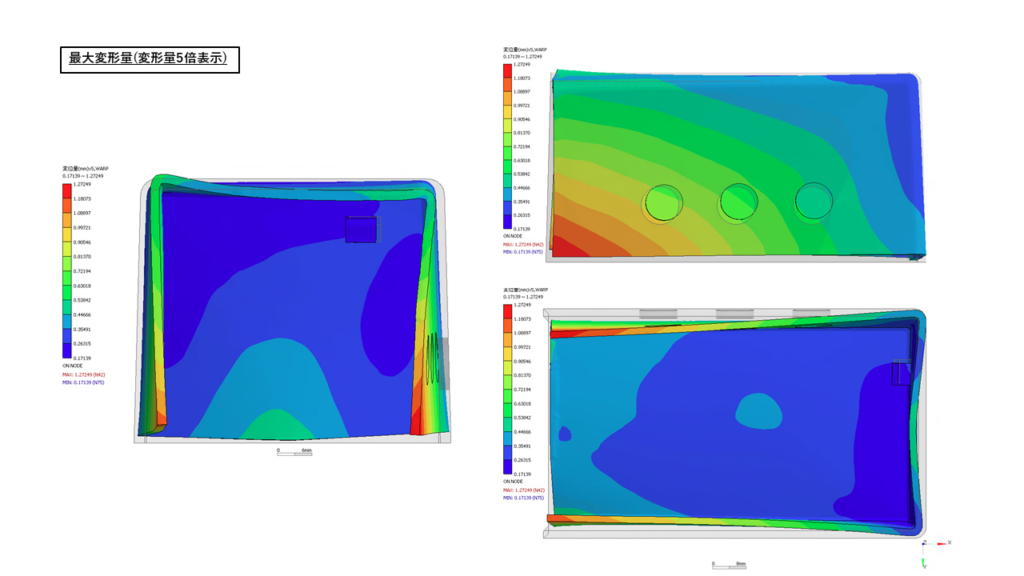

これにより、成形品を取り出した後に「どの部分が、どの方向に、何ミリ歪むか（x, y, z軸方向の変形量）」が立体的なコンター図（色分けされた図）で明確に示されます。寸法許容差（公差）に収まるかどうかを、机上で判定することが可能です。

設計・金型での具体的な対策

変形予測に基づいて、以下のフロントローディングを行います。

• リブ（補強構造）の追加・見直し： 反りやすい方向に対して直交するように補強リブを配置し、物理的に変形を抑え込む。
• 肉厚の均一化： 急激な肉厚変化（厚い部分と薄い部分の混在）をなくし、製品全体が均一に冷えて均一に縮むように製品形状を修正する。
• 金型冷却回路の最適化： 金型内の固定側（キャビ）と可動側（コア）の温度バランスを意図的に変えられるよう、冷却水管の配置を設計段階で最適化する。
• 逆反りの適用： 解析で「1.0mm反る」と分かっている場合、あらかじめ金型を逆方向に1.0mm傾けて金型を加工する（逆反り形状の適用）。



③ ヒケ（外観の凹み・高級感の喪失）

発生のメカニズム

ヒケとは、成形品の表面の一部が内側に凹んでしまう現象です。プラスチックは熱い状態から冷えるときに体積が収縮しますが、製品のなかに「周囲より肉厚が厚い部分」があると、その中心部は冷えにくく、最後まで熱を持って縮み続けます。その結果、先に固まった表面の皮膜（スキン層）を内側に引っ張ってしまい、表面が窪んでしまうのです。

このトラブルは、製品の裏面に「ネジボス」や「補強リブ」を設けた際、その表にあたる意匠面に発生するリスクがあります。

＞　「ヒケ」について詳しく学ぶ

モデルケース：オーディオ機器のパネル

高級オーディオ機器の前面パネル（ABS樹脂製）の事例では、強度を担保するために裏面に太い補強リブを十数本走らせました。流動解析を行わずに一発勝負で金型を作り試作したところ、パネルの表面（ユーザーから丸見えの滑らかな塗装面）に、裏のリブの形がそのまま透けて見えるかのような「細長い溝状のヒケ」が大量に発生してしまいました。光の反射で凹凸がギラギラと目立ち、プレミアム製品としての外観基準を到底満たせないレベルでした。特に光沢や鏡面仕上げの製品では、僅かなヒケも際立って目立ちます。成形時の「保圧」を極限まで高めて樹脂を押し込もうとしましたが、今度は別の場所で「バリ（樹脂のはみ出し）」や「離型不良（型から抜けない）」が起きてしまい、成形条件での解決は不可能という結論に至りました。

流動解析でわかること

流動解析（体積収縮率解析）を行うことで、製品のどの位置に熱がこもりやすく、体積収縮率が高くなるかをピンポイントで特定できます。

「このリブの厚みだと、表面に〇〇ミクロンの凹み（ヒケ）が発生する可能性が高い」というリスクが、金型起工前に目視で確認できます。

設計・金型での具体的な対策

ヒケの予測に対しては、製品設計（形状）の修正が最も効果的です。

• 肉盗みの適用： 厚肉になるボスの根元や交差部を肉抜きし、周囲の肉厚と均一にする。
• リブ厚の適正化： 一般的に、ヒケを防ぐためのリブの厚みは「製品本体の肉厚（基肉）の50%〜70%以下」に抑えるのが鉄則です。解析を見ながら、強度を保ちつつ限界までリブを薄くする設計修正を行います。
• ゲート位置の最適化： ヒケが発生しやすい厚肉部の近くにゲートを配置し、成形時に十分な「保圧（収縮を補うために樹脂を押し込み続ける工程）」がしっかりと届くように流路を設計します。



【コスト・納期比較】流動解析の費用 vs 不良発覚後の金型修正費用

流動解析の導入を躊躇する最大の理由は「解析費用という目先の追加コスト」や「解析にかかる数日間の時間」でしょう。しかし、これは本当に「余計なコスト」なのでしょうか。

ここで、製品設計時にしっかりと流動解析を行った場合（パターンA）と、解析をせずに進めて試作後に変形（反り）などの重大な不良が発覚した場合（パターンB）の、トータルでかかる費用と時間のリアルなシミュレーションを比較してみましょう。

下記の表は、一般的なプラスチック筐体（自動車部品や家電部品など）の開発を想定した比較目安です。

開発工程・項目	パターンA：製品設計時に流動解析を導入	パターンB：解析なしで試作後に「反り」が発覚
製品設計・仕様検討	流動解析を実施（費用：約20万円） 解析を基に形状を最適化（期間：+5日）	解析なしで進める（費用：0円） （期間：0日）
金型設計・製作	最適化された図面で金型を起工 （費用：150万円、期間：30日）	元の図面のまま金型を起工 （費用：150万円、期間：30日）
トライ（T1）	一発で寸法・外観クリア	試作サンプルの長尺方向に重大な反り発覚 （嵌合せず不合格）
トラブル対応・修正	なし（そのまま量産へ移行）	原因究明のための再検証、金型の肉盛り・追加工、再調整を実施 （修正費用：約50万円、期間：+20日）
トライ（T2）	なし	修正後の型で再トライ、寸法確認
追加費用（トータル）	20万円 （解析費のみ）	50万円 （金型修正費・追加試作費）
開発期間（トータル）	35日間 （スケジュール通り）	50日間 （15日間の納期遅延）
プロジェクト評価	最小コスト・最短納期で立ち上げ成功	予算オーバー、ライン稼働遅れによる損失発生



この比較から明らかなように、初期段階で流動解析にかける数万円〜十数万円の費用と数日間の時間は、「後に発生するかもしれない数十万〜数百万円の追加金型修正費」や「数週間〜1ヶ月に及ぶ納期遅延」という巨大なリスクを回避するための、最も手堅く安い保険（投資）なのです。

さらに、この表には現れない「目に見えない損失」もあります。納期の遅れは、エンドユーザー（発注元）からの信頼失墜に繋がりますし、開発チームや製造現場がトラブルシューティング（原因究明の会議や報告書作成、金型工場との往復など）に忙殺される人件費や精神的疲労は計り知れません。

もちろん、流動解析なしで1発合格（修正なし）のケースもありますし、流動解析をしても100％一発合格ができる保障はありませんが、リスクに対して事前にどれだけ対策を立てられるかは重要です。

フロントローディングによって、あらかじめリスクを潰しておくことこそが、現代の製造業における最大のコストダウン手法と言えます。



 まとめ：金型・成形まで見据えた「活きる流動解析」を選ぼう

プラスチック製品の開発において、流動解析を「やらない」という選択は、不確定要素の多い現代のものづくりにおいては非常にギャンブル性の高いアプローチと言わざるを得ません。ウェルドラインによる外観・強度低下、反りによる寸法不良、ヒケによる意匠性の喪失など、発生しうるリスクとそれによる出戻りコストはあまりにも巨大です。

しかし、ここで一つ重要な注意点があります。

それは、「流動解析のソフトを導入して、ただ画面上にカラフルなシミュレーション結果を出すだけでは、成形不良は防げない」ということです。

流動解析はあくまで計算ツールであり、最も重要なのは「その解析結果（データ）を正しく読み解き、実際の製品設計や金型構造にどう落とし込むか」という、製造現場のリアルな知見です。

• 樹脂の流動特性を熟知しているか
• 金型の構造（スライド機構や冷却回路の限界）を理解した上で対策を練っているか
• 成形機の条件出し（保圧や温度制御）でカバーできる範囲を分かっているか

これらが伴って初めて、解析データは「活きたソリューション」へと変わります。

関東製作所では、社内に流動解析エンジニアを擁しているだけでなく、創業から長年培ってきた「金型製造」の現場、そして自社内に持つ「射出成形・量産」の工場が一気通貫で緊密に連携しています。

ただ「ここに不良が出ます」と報告するだけの解析ではなく、「ここにウェルドが出るので、製品のこのリブの厚みを0.2mm削りましょう」「この反りを相殺するために、金型側にこれだけの逆反りを仕込みましょう」といった、製造現場に直結した具体的な形状提案（製造性を考慮した設計支援）を行えるのが、私たちの最大の強みです。

「現在設計している新製品の形状で、本当にきれいに成形できるか不安だ」

「過去に試作段階で反りに泣かされたので、今回は最初からリスクを潰しておきたい」

そんな課題をお持ちの開発・設計・購買担当者様は、ぜひ金型を作る前、図面の段階で一度関東製作所にご相談ください。確かな解析技術とものづくりの総合力で、貴社のプロジェクトを最短・最安での立ち上げへと導きます。
